一、項目概述

本系統采用上海步科自動化股份有限公司所生產的PLC以及觸摸屏。上海步科自動化股份有限公司專注于工業自動化產品的研發、生產、銷售和技術服務，為工業自動化設備制造商提供整體解決方案，公司產品除國內銷售外，亦銷往土耳其、印度、意大利、德國等國家和地區，是中國領先的自動化解決方案供應商。本系統同時是一個監視控制與數據采集系統，可將監視控制與數據采集功能集為一體，完成生產控制的控制、工藝流程顯示、設備運行狀態監控及設備故障報警，生產數據的監測、存儲、分析、報表打印等功能要求。本系統主要作為汽車零部件建模設備的運行狀態監測，監測點為動模進出水溫度、動模進水流量、定模進出水溫度、定模進水流量，根據現場實測數據進行上下限報警設置、異常記錄等。整個系統配置可分為兩層:第一層:集中監控層。由一臺觸摸屏組成。集中監控層完成對生產工藝個部分的運行監視、數據采集和自動控制調度功能。該層是整個監控系統的核心。第二層：現場設備層。現場溫度、流量儀表實時監測并將采集的數據傳送給監控層。

二、現場照片

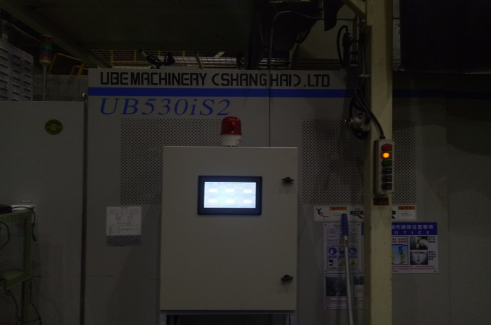

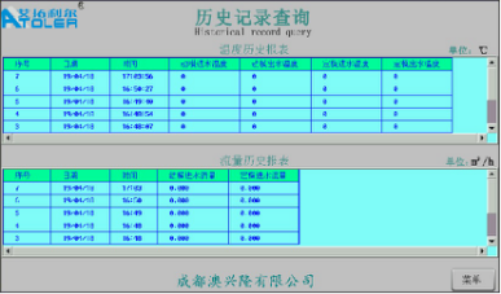

現場照片                                           人機界面

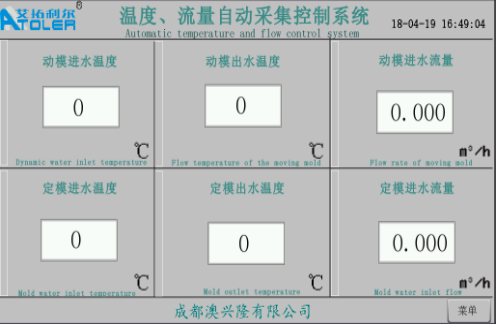

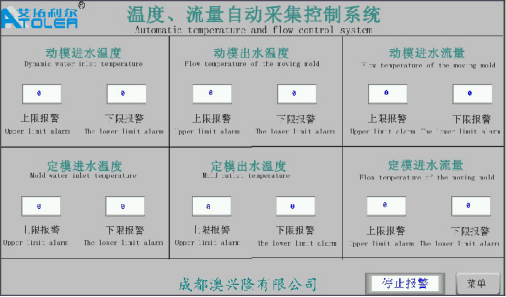

人機界面                                             人機界面
