一、項目概述

        四川銳騰電子有限公司是廈門宏發電聲股份有限公司(宏發股份：600885.SH)的控股子公司，生產基地建設在中江經濟開發區，占地80畝,總投資2億元，形成年產30億只繼電器零部件生產能力，是國家高新技術企業、德陽市企業技術中心、影響德陽十大投資企業。 現新增二次溫度采集系統，以便工作人員及時觀察，我公司將做出整改技術方案“基于plc的溫度采集系統”，系統將實現，遠程上位機監測數據，現場儀表實時監測，新增設施設備不影響原廠設備正常工作，達到完美嵌入原系統。系統設計重點（1）由于設備房與服務器房距離問題，兩點之間若直接通過網線傳遞信號可能存在延遲和中斷問題，現廠區有一臺華為S5700-52P非網管型交換機一臺，可借用交換機實現中繼作用，實現服務器電腦與PLC實時通信。（2）由于廠區MES系統搭建的特殊性，必須保證數據上傳到數據庫中心后數據可被MES系統調用，故利用PLC模塊采集熱電偶信號，再利用Siemens smart200 PLC的通訊便利性與OPCsever形成對接，軟件工程師可直接在OPC實時數據庫中調用數據。

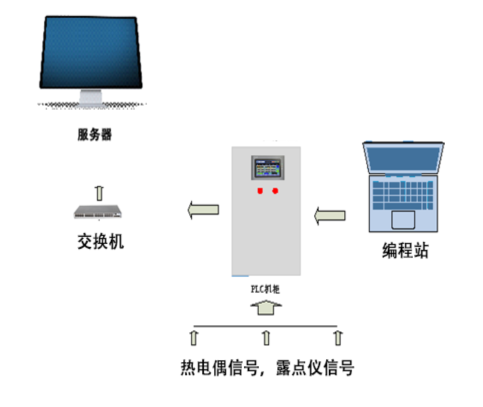

系統框架

二、現場圖片

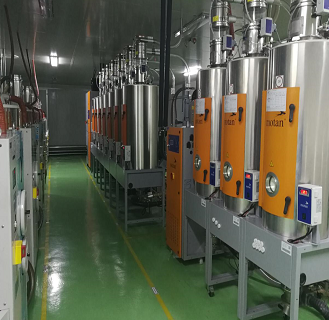

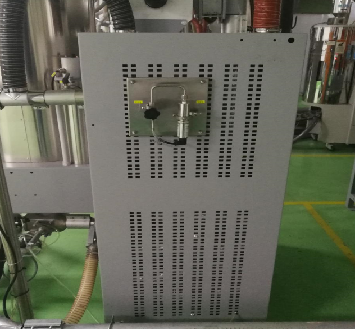

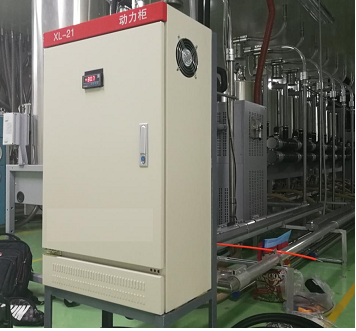

設備圖片
