意龍環保污水處理廠---自控改造案例

簡要：                        （意龍污水處理廠)

2021年3月成都永浩自控承接《井研縣工業園區污處理廠改造提標升級工目》的自控系統的方案設計與安 裝調試工作。

本自控工程主要由：現場PLC控制站、風機水泵控制箱及現場儀表構成。

控制層

現場PLC控制站

控制邏輯：調節水池橫流量供水、水解沉淀池與中間水池輪巡排泥、中間水池提升泵橫液位控水。

                            （現場PLC控制站）

                              （ HMI界面）

                             （  HMI界面）

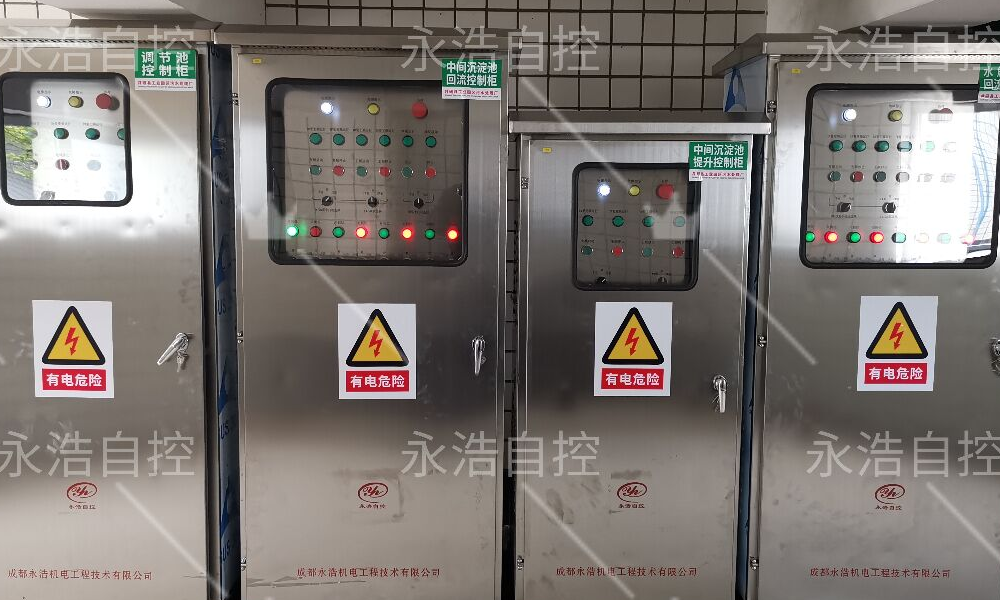

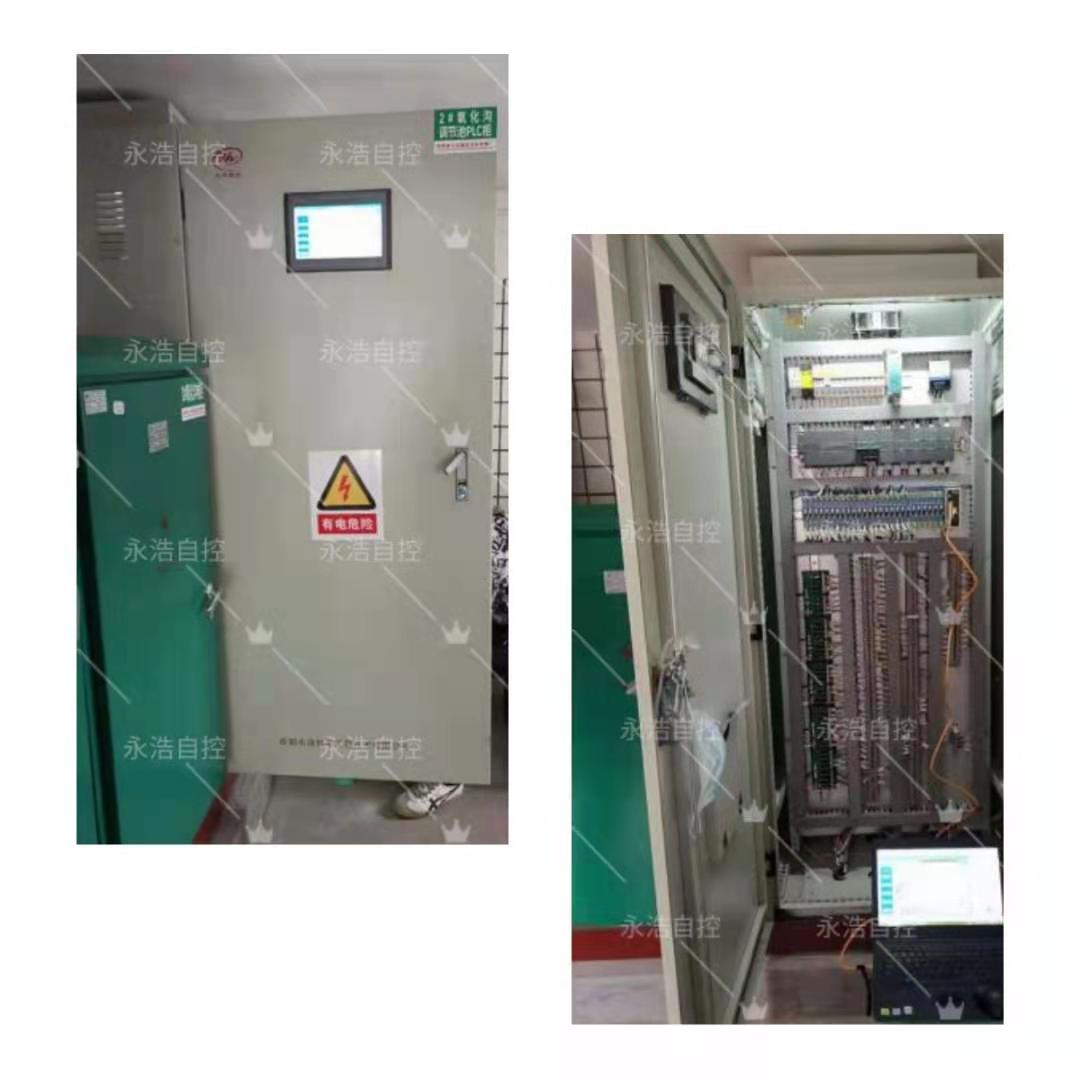

                              （PLC控制柜）

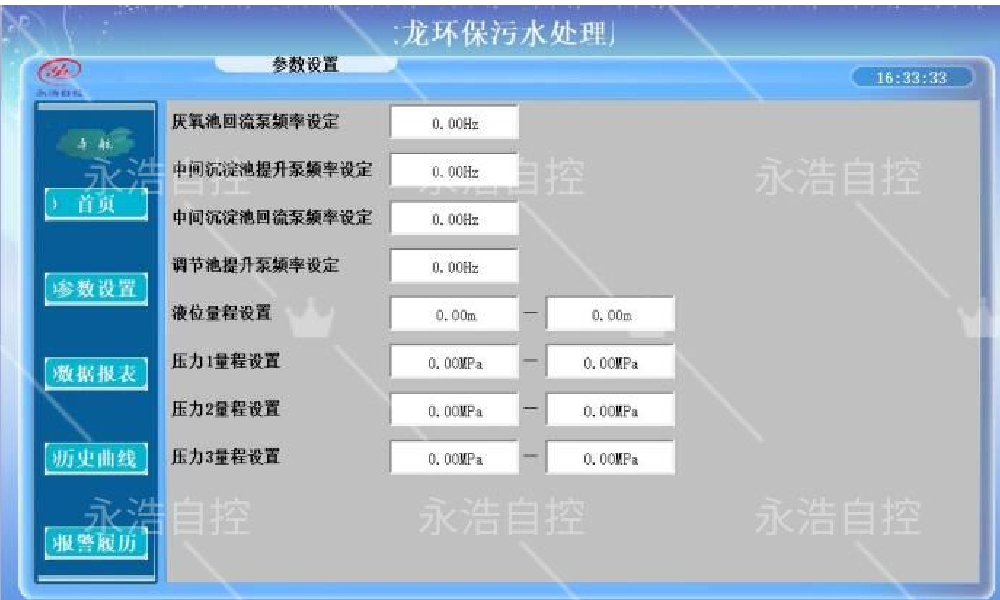

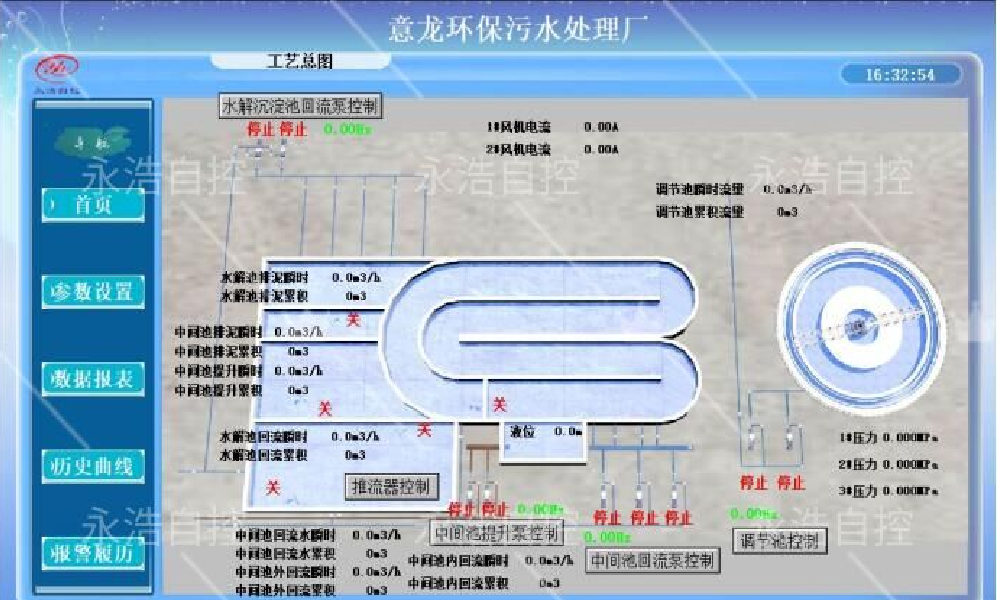

永浩自控現場PLC控制站采用西門子PLC，分別采集水解沉淀池回流泵電動閥、中間沉淀池提升泵、回流泵及電動閥、調節池提升泵、鼓風機房變頻器；采集現場8臺AFLD電磁流量計、3臺AP202型壓力變送器、1臺AL201液位計信號，并實現現場所有設備自動運行，并保存現場水池各個儀表數據；HMI顯示現場實時工藝畫面 、流程、設備參數的設置、可生成數據報表、歷史曲線及報警履歷。

設備層

水泵、電動閥控制箱

                                                           （水泵電動閥)

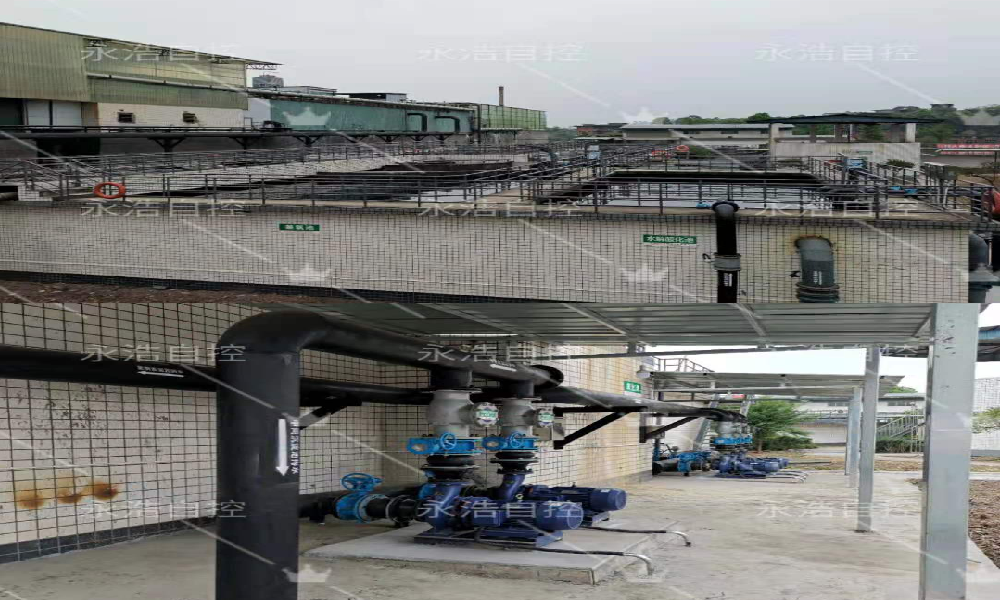

永浩自控提供：水泵、電動閥控制箱共提供四套，分為調節池設備控制箱、中間沉淀池回流泵控制箱、中間沉淀池提升泵控制箱、水解沉淀池回流泵控制箱、推流器控制箱。

傳感層

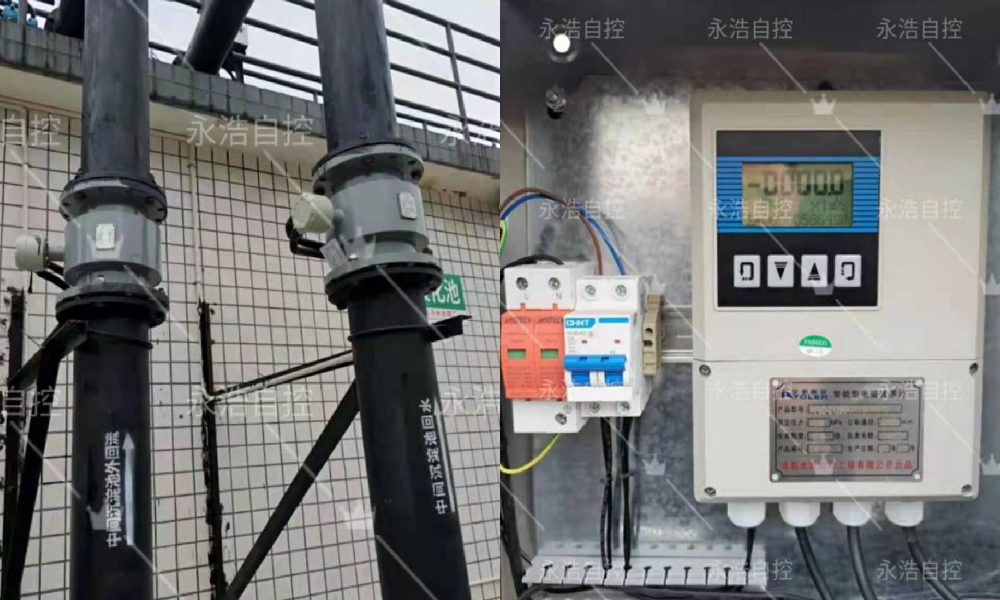

                                        （ AFLD型電磁流量計）

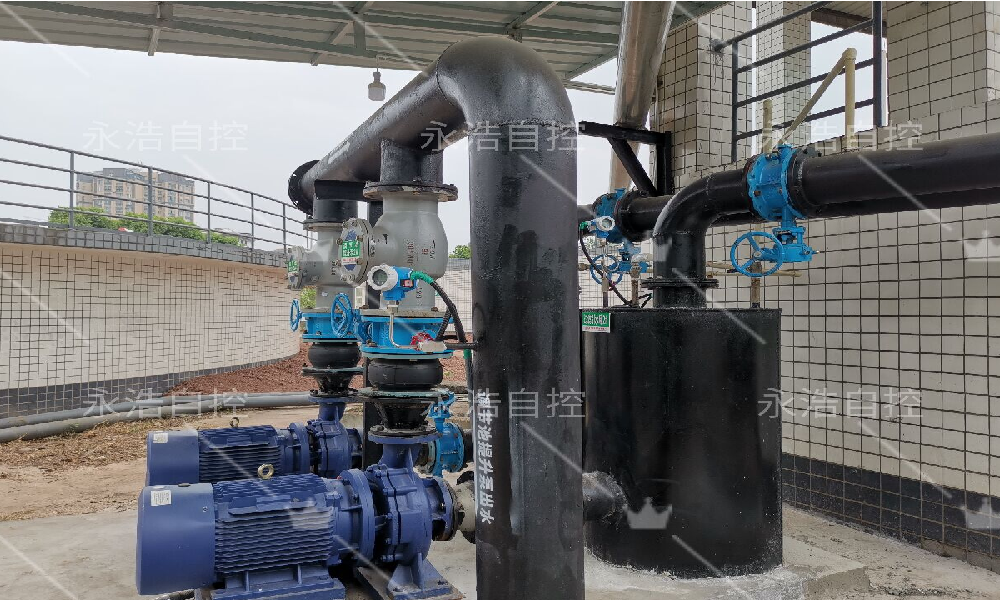

                               （AP202型壓力變送器）

現場儀表：現場儀表采用永浩自控Atoler品牌。分別采用AFLD型電磁流量計、AP202型壓力變送器、AL201液位計，現場儀表分別位于中間池、水解沉淀池及調節池。

                                現場培訓污水廠運行人員對自控設備操作使用

2021年4月永浩自控公司完成意龍環保污水處理廠自控改造項目，并交付使用，大力提高了污水處理廠的標準化生產和水廠的自動化程度。
