鄉鎮供水廠自控系統項目案例

概述：

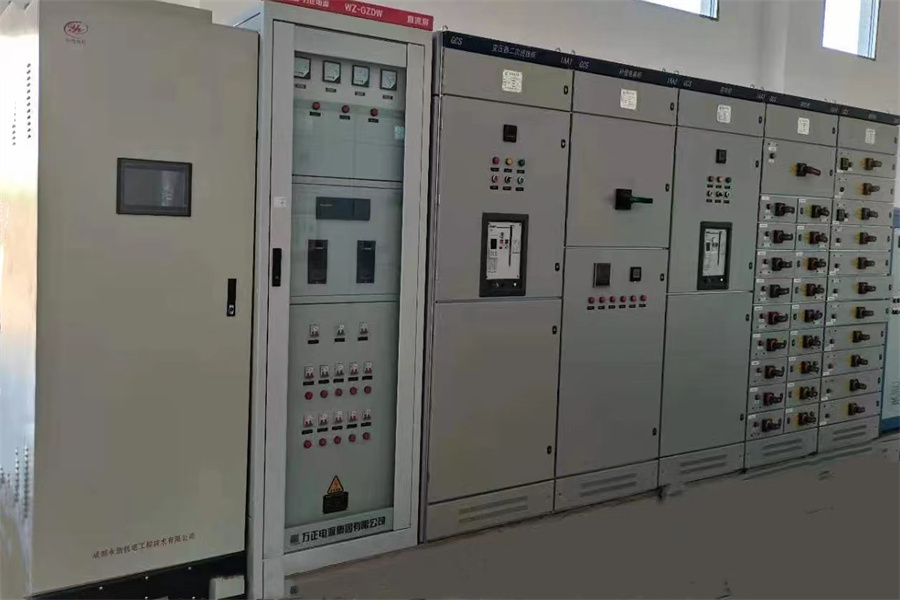

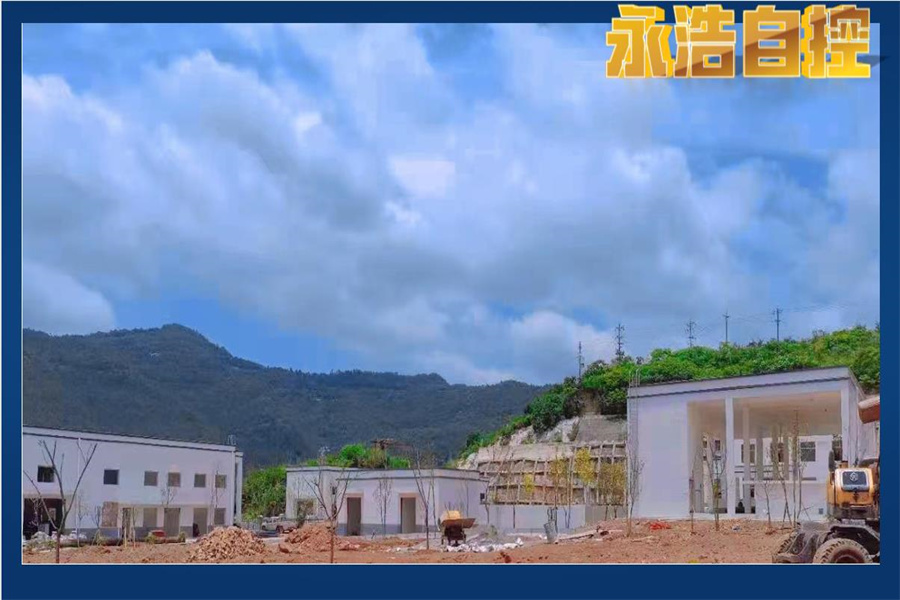

本項目為某鄉鎮供水廠基礎設施建設一期自控項目。

設計標準和規范

《自動化儀表工程施工及質量驗收規范》GB50093-2013;

《分散型控制系統工程設計規范》HG/ T20573-2012;

《過程檢測和控制流程圖用圖形符號和文字代號》GB2625- 1981

《控制室設計規范》(HG/T20508-2014)

《儀表供電設計規范》(HG/T20509-2014)

《信號報警連鎖系統設計規范》(HG/T20511-2014)

《儀表配管配線設計規范》(HG/T20512-2014)

《儀表系統接地設計規范》(HG/T20513-2014)

《計算機場地通用規范》GB/T2887-2011

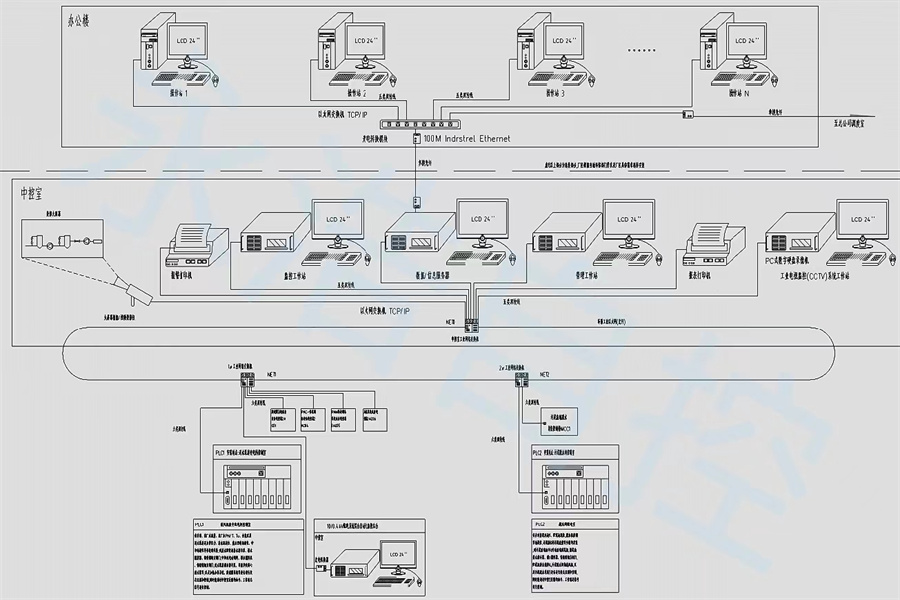

                                  鄉鎮供水廠自控架構圖

為了保證凈水處理工藝流程，能適應進廠水水質的變化，確保凈水處理工藝過程安全、可靠、穩定、高效地運行。使出廠水達到國家凈水水質的要求。同時降低處理成本，減輕勞動強度，改善操作環境，促進技術進步，發揮通信網絡技術的優勢，實現資源共享，以提高生產效率及管理水平，即運用計算機控制

水廠自控系統工藝流程圖

根據供水廠在處理工藝過程特點及對自控系統的要求，采用了分布式自動控制系統。工藝流程和設備運行要求設置自動控制和自動調節裝置;配置液位、流量、溫度、壓力、水質分析、電量檢測儀表，采集工藝過程參數及設備運行、控制狀態信號、進行數據的傳送和顯示，完成凈水廠處理工藝過程的自動控制。

信息層

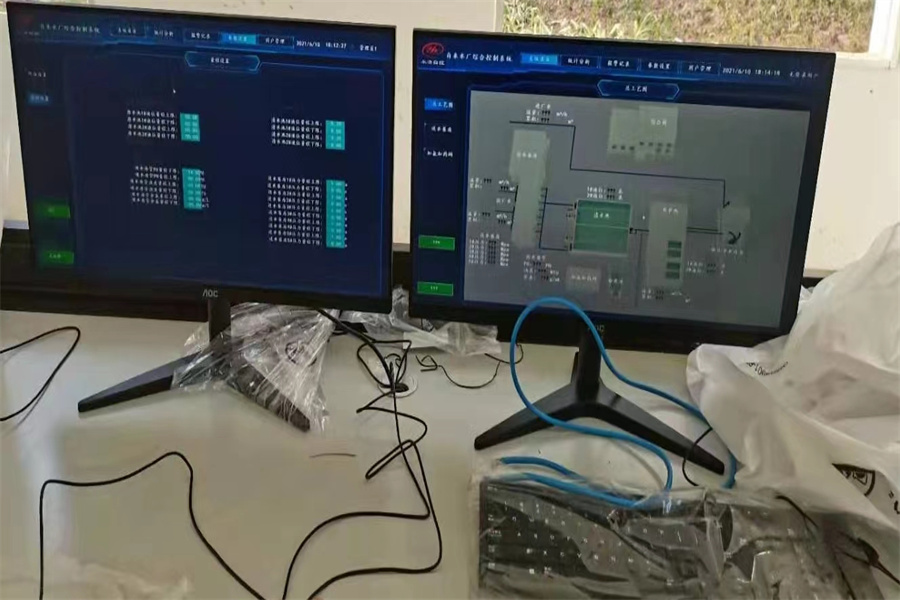

建立中央監控系統，設置中央控制室，通過光纖工業環形以太網來實現整個凈水廠的實時監控和設備運行管理。

控制層

運用集中管理，分散控制和就地控制相結合的分布式智能監測，控制方式。

人工模式:即遠程手動控制方式。操作人員通過PLC現場控制站操作面板來控制現場設備。

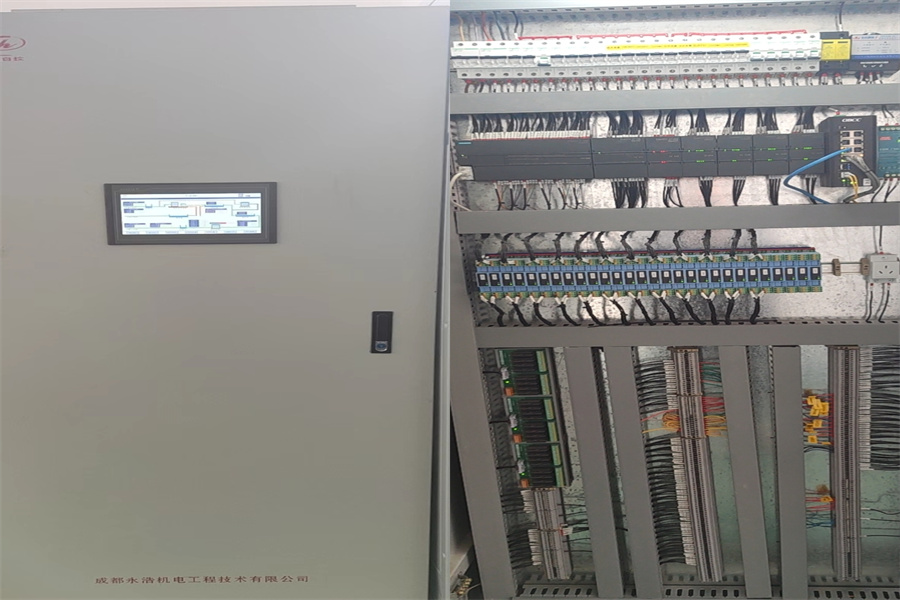

PLC1現場控制站功能:負責進、出廠水流量、進廠水PH/T、濁度、余氯以及送水泵房送水管壓力、清水池液位、排泥池液位和原水池液位等參數的采集;對排泥池，排水潛污泵、潛水?dāng)嚢杵鳌㈣T鐵鑲銅方閘門，送水泵房電動閘閥、單級單吸離心清水泵等，以及加氯加藥系統等設備進行狀態監測和控制，同時通過中控室反饋的命令、工作狀態信號進行控制

PLC2 現場控制站功能:負責對一體化凈水設備的電磁閥、空壓機、清洗泵進行聯動控制，同時能通過中控室反饋的命令、工作狀態信號進行控制。

設備層

在本控制系統中，永浩自控對儀表設備供貨遵循了“工藝必需、計量達標、實用有效、免維護”的原則。

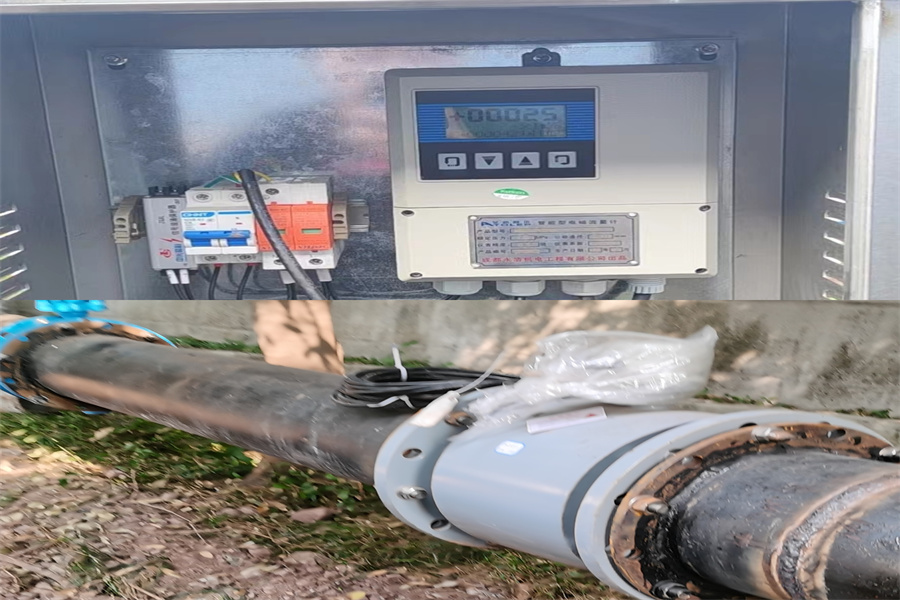

流量:進、出廠水流量、污泥量等。

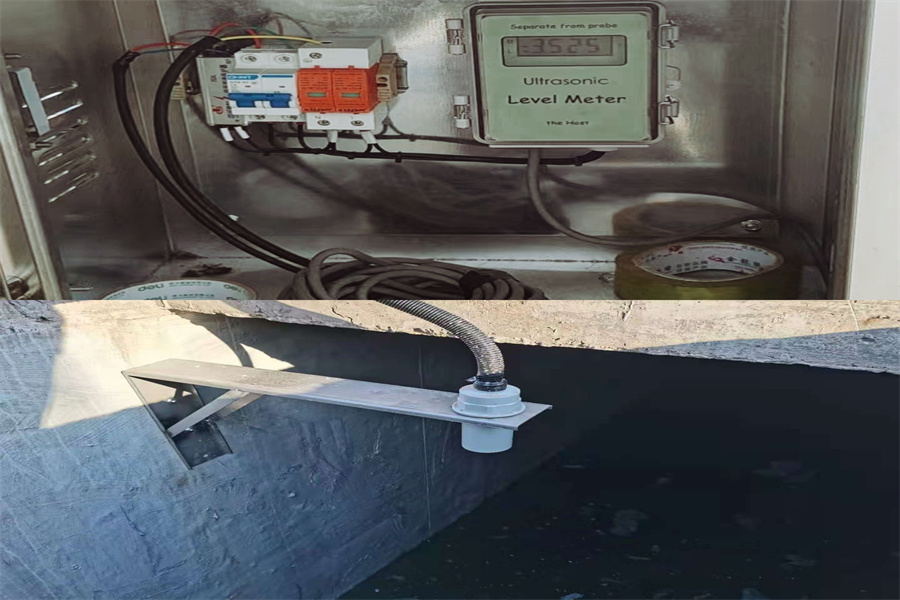

物位:清水池液位、廢水回收池液位、中和池液位、排泥池液位、貯泥池泥位等。

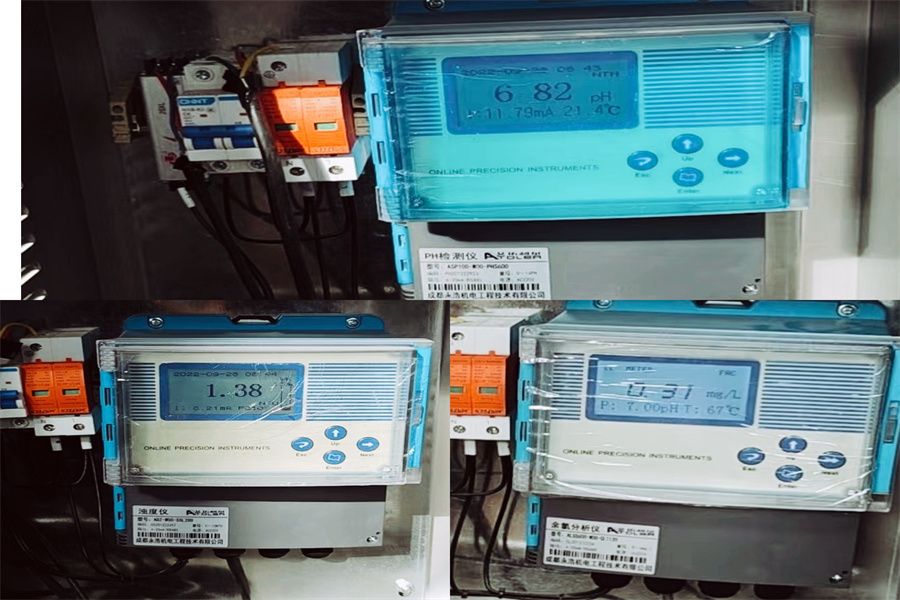

水質分析:出廠 水溫度、pH、濁度Tu、余氯等。
